高纯锗HPGe伽马γ能谱仪
高纯锗伽马能谱仪通常由：高纯锗探测器，谱仪，制冷器，铅室，软件等五部分组成。
一、高纯锗探测器：
“宽能"探测器：GEM-S/GEM-C/GEM-SP
三个系列可选：“精锐"、“全优"和“超精锐"
性能指标上综合了传统GEM与GMX探测器的优势；能量下限降至3keV;分辨率优异；中低能段效率显著提升；
GEM-S和GEM-C系列采用超薄可靠接触极，GEM-SP系列采用点接触极；
在常温下保存不会损害探测器性能；
严格保证效率、分辨率、峰型与峰康比等完整指标；
以晶体尺寸定义型号，同一型号的探测器采用相同的晶体结构和尺寸，从而保证了相当一致的效率曲线。
应用（测量）中如不关注低能射线，ORTEC提供基于传统GEM工艺、但以晶体尺寸定义型号的探测器。
|
|
GEM-S8530、GEM50和GMX50效率比较 （点源，与端帽距离25cm） | GEM-S8530、GEM50和GMX50效率比较 （直径100mm滤纸源放在端帽上） |
二、能谱仪：
1、实验室新型数字化谱仪DSPEC -LF/-jr2.0/-Pro基本特征
小巧的外观，强大的功能
一切控制与参数设置由计算机进行。
高的数据通过率：大于100Kcps (DSPEC-Pro大于130Kcps)。
数字化稳谱、数字化自动极零、自动优化、内置虚拟示波器和数字化门控基线恢复等功能。
液体显示屏显示活时间、死时间、输入计数率、高压实时值等设置和状态信息
用户可预置多个核素的MDA，在所有MDA满足时自动终止计数。
统一的“即插即用"式背面板接口，与DIM/Smart-1匹配，相互间具有良好的互换性与兼容性。
2、便携式高纯锗/NaI/LaBr数字化谱仪DigiDart/DigiDart-LF基本特征
集数字化谱仪、键盘、显示屏、软件与谱存储器于一体，可以独立完成现场刻度、参数设置、测量、分析、保存谱等一切工作，可*脱离计算机
可匹配ORTEC高纯锗或闪烁体探测器
DigiDart可保存23个16K谱图，DigiDart-LF可保存150个2K谱图
性能指标毫不逊色于实验室谱仪
交流电和锂电池两种供电方式，四节锂电池充电后，可连续工作9小时
高度防水、抗震，工作温度-10℃到60℃
可多设置9个ROI，可在线计算并显示活度和不确定度
屏幕显示计数率、实时谱、状态等信息
通过USB连接电脑进行数据传输，
通过USB连接电脑时，可*代替实验室数字化谱仪（键盘和屏幕自动锁定）
重量（包括电池）小于900g.
3、实验室数字化谱仪DSPEC-50 & DSPEC-502
DSPEC-50是ORTEC于成立50周年之际推出的新一款数字化谱仪。主要特点：
功能齐全，各项参数等同于DSPEC-Pro；
提供单个MCA（DSPEC-50）和双路MCA（DSPEC-502）选择；
既可以直接连接探测器，也可以由DIM连接探测器；
同时提供USB2.0和以太网接口；
抗干扰能力强；
大屏幕彩色液晶可以连续显示状态和谱图信息：
三、制冷方式：
ORTEC除了传统的液氮制冷方式外，还有电制冷、Mobius液氮回凝制冷，近又新推出了ICS集成电制冷。
X-COOLER-III 是ORTEC于1998年推出的第三代电致冷产品，采用世界范围内迄今应用广泛的高纯锗电制冷技术，可与任何体积、大小的、采用Pop Top结构的高纯锗探测器匹配；
省钱！省事！！省心！！！
避免了填充液氮的累赘和安全隐患；
探测器方位可灵活调整；
与ORTEC所有PopTop结构高纯锗探测器匹配；
已在世界范围内广泛应用，在中国的运行数量超过100台套。
外形尺寸 | 压缩机长31.8cm，宽31.8cm，高28cm |
重量 | 压缩机16.4 kg；冷指5 kg |
输入电源 | 交流220–240 V，50 Hz |
功耗 | 启动时小于500W；正常运行时小于400W |
致冷剂 | 混合气体，不含CFC |
连接软管 | 压缩机机箱和冷头用3米长软管相连 |
环境适应性 | 温度：5–30°C，相对湿度：5–95% 无冷凝 |
仍采用液氮制冷，但采用Sun Power斯特林压缩机使其在相当长周期内保持液氮水平，从而维系探测器在低温下工作；
断电情况下可靠液氮维系制冷，工作的连续性得到更好保障；
减少液氮填充的材料与人力消耗成本；
控制/显示电路与电源同杜瓦分离而不会受到液氮影响；
28升液氮罐，不断电情况下可连续工作近两年；
可匹配垂直或水平冷指。
自带感应与控制元件，以文字或数字形式显示如下信息：制冷状态：是否在液氮循环状态；>在当前制冷状态下所能维持的制冷时长（以小时数显示）。
制冷维系时长为48小时时，给出提示，并报警。
外形尺寸 | 66.5cm高x 44.1cm直径（不含探测器） |
功耗 | 典型值125W，大300W |
工作环境 | 0 - 40℃，相对湿度20%至90%（无冷凝） |
噪声 | 1m处小于60分贝 |
日常维护 | 每月清洗或更换一次空气滤网 |

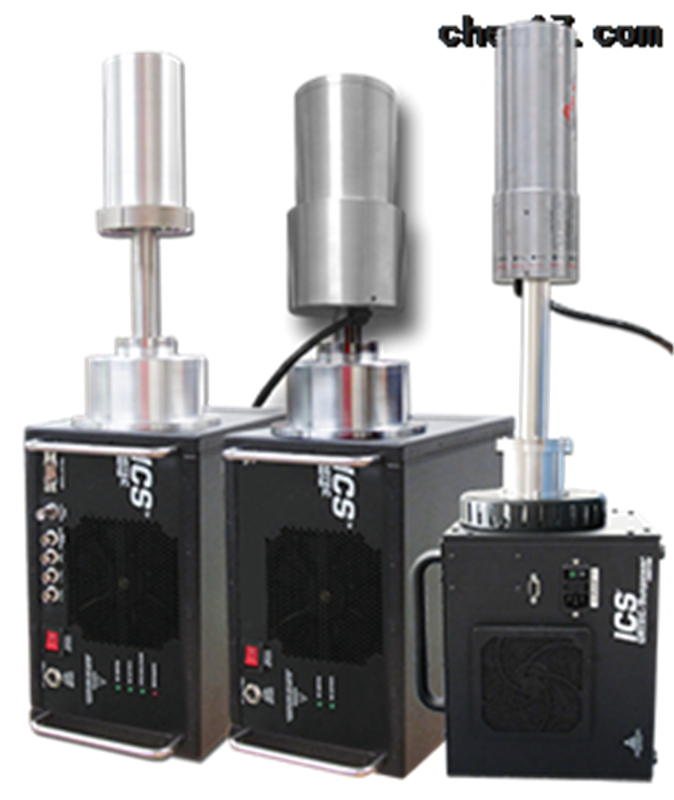

可选配任一效率的 P 型 HPGe 探测器；
微型斯特林压缩机制冷；*脱离液氮；
可用于实验室与车（船）载多种场合，轻 巧、易于移动与组装；
使用主动避震技术，对分辨率无影响；
长达 200,000 小时的*使用寿命；
采用核级真空保持技术，可以在局部回温 情况下随时启动制冷；
冷指长度 2-12inch 内可调；
无需任何维护；
可选配任何效率的P型同轴探测器，N型和宽能探测器请联系工厂定制；
能量响应范围同P型HPGe探测器；
前置放大器：可选Plus放快前放；
可外接ORTEC DSPEC系列数字化谱仪；
可选ICS-STAND ICS匹配支架。
重量 | 18 kg，不包括探测器； |
电源及功率： | AC100~240V，典型功率70W，大功率130。 |
工作环境 | 温度范围：-10°C ~40°C；相对湿度：＜90%@30°C， 无冷凝。 |
噪音 | 小于60dB@1米处 |
四、铅室：
ORTEC的高性能，超低背景Ge辐射探测器防护罩具有质量的工艺和材料。它们包括基于多年铅屏蔽设计经验的功能，提供的性能和易用性。
所有ORTEC高性能，超低背景铅屏蔽均采用1英寸厚的原始铅*内层，可形成4或6英寸铅材料的总厚度。提供了铜和锡层的分级内衬，用于抑制铅X射线。支撑架和屏蔽护套由低碳钢制成。所有外表面均采用耐用的纹理聚氨酯制成。所有防护罩均在工厂进行调整，可移动的门和盖子与包装材料一起定位，以防止在运输过程中打开。所有防护罩都需要由合格的Rigger专业安装，这些Rigger能够承受重型安装。安装后，盖子（和适用的门）只需要很少的调整就可以去除任何包装材料并确保正常操作。每个护罩都配有初始调整说明，警告和扳手。补漆可以与材料安全数据表（MSDS）单独订购，可能需要特殊运输。
每个ORTEC防护罩都配有以下产品：
1.刚性支撑架
2.铰链调整说明
3.组装扳手
4.抬起眼睛和盖子约束支架
5.两个适合海外运输的重型木托盘/板条箱
五、软件
一、Maestro和GammaVision解谱软件
ORTEC 在软件的研发上始终保持与Windows操作系统的兼容性，操作界面十分友好而简洁。仅以GammaVision两点作为例证：对于系统的一切参数设置在同一个软件界面下完成。
Maestro是ORTEC的基本谱获取软件，可识别并处理ORTE 所有形式和型号的MCA信号。
Maestro具体的功能包括：能谱获取、能量刻度、全能峰识别、编辑核素库、建立、存储和打印感兴趣区(ROI)、通过简单的任务流自动完成重复性测量任务等
Maestro可设置增益细调、上/下甄别阈、调节高压、脉冲宽度等参数；启用/停止数字化谱仪稳谱功能；显示实时间/活时间......
GammaVision是建立在Maestro基础上，集硬件控制、能谱获取、数据分析、报告生成和质量控制于一体的专业软件包。
GammaVision具有多路谱图同步获取功能MDI（Multiple Detector Interface）。与Windows、Windows XP、Windows NT等软件良好兼容。
GammaVision现在的版本是V7.02。
五种分析引擎高纯锗HPGe伽马γ能谱仪
WAN32：GammaVision原始分析引擎，采用库引导寻峰，用于一般应用及分析研究型谱数据。
GAM32：Mariscotti法寻峰，并对核素库进行“预过滤"，以减少环境样品测量的正向偏差。
NPP-32：用于裂变产物复杂谱图的分析。
ENV32： 用于环境水平样品的分析，Mariscotti法寻峰，同时产生活度与MDA报告。
ROI32：感兴趣区分析引擎
