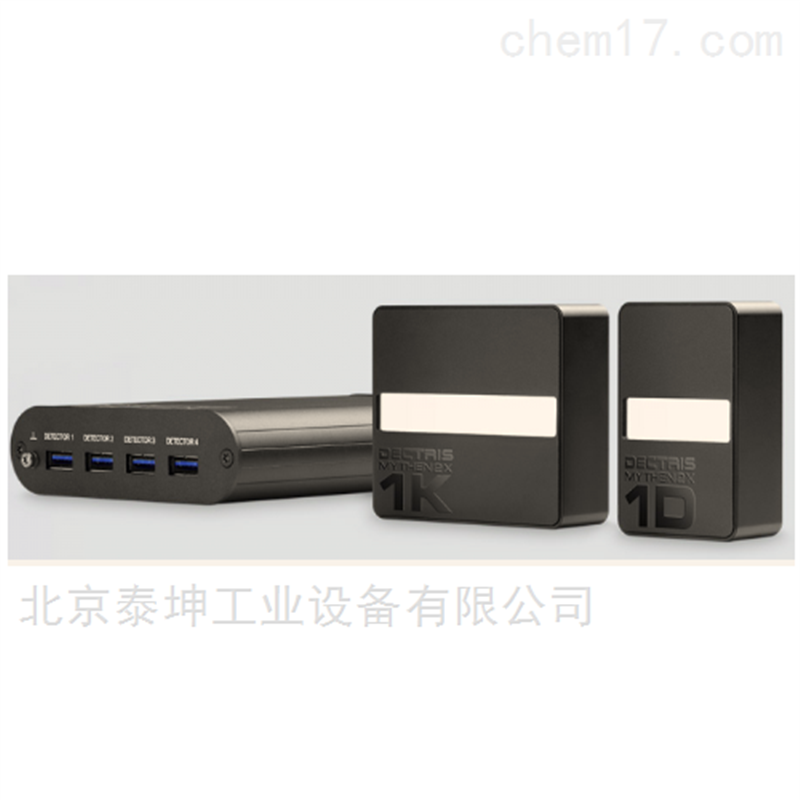

MYTHEN2 X混合像素光子计数X射线探测器

产品时间:2020-05-12

简要描述:

MYTHEN2 X混合像素光子计数X射线探测器
MYTHEN探测器系统完全转变了X-射线粉末衍射晶体学的标准定义,呈现出另一个层面:时间。这一令人振奋的新领域与MYTHEN2 X 探测器完美结合,开启了时间分辨和现场研究的新纪元。基于MYTHEN的条带尺寸和点扩散函数, MYTHEN2 X 动态范围内引入了,挑战了能量范围的极限。带有电子门控和外部触发的探测器控制系(DCS4)兼顾了定制化的多

在线咨询 点击收藏

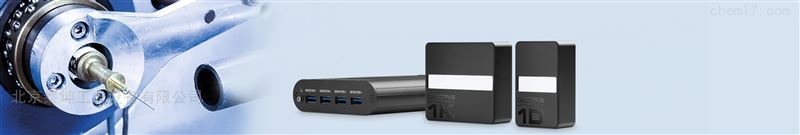

MYTHEN2 X混合像素光子计数X射线探测器

1、产品特点:

       MYTHEN探测器系统完全转变了X-射线粉末衍射晶体学的标准定义,呈现出另一个层面:时间。这一令人振奋的新领域与MYTHEN2 X 探测器完美结合,开启了时间分辨和现场研究的新纪元。基于MYTHEN的条带尺寸和点扩散函数, MYTHEN2 X 动态范围内引入了,挑战了能量范围的极限。带有电子门控和外部触发的探测器控制系(DCS4)兼顾了定制化的多模块解决方案以及与其他系统完全同步顾了定制化的多模块解决方案以及与其他系统完全同步的探测器。时间层面并不是促使数据质量和系统灵活性之间的平衡,无论从现场应力测量到快速相变,MYTHEN2 X 深化了其细节,并能够在固态反应中进行观察。MYTHEN2 X 探测器是为对速度和数据质量无任何限制的高要求的用户而设计。

2、核心优势:

    - 1000赫兹帧率;

    - 两个模块组合:1280和640数据带;

    - X-射线能量低至4keV的短数据带;

    - 适用于PDF测量的厚传感器;

    - 多模块系统满足您的要求;

    - 紧凑型外观,对称设计;

    - 无需维护和载体。



3、应用领域:

    - 时间分辨试验;

    - X射线粉末衍射和散射技术;

    - 残余应力测量;

    - 薄膜与纹理分析;

    - PDF分析;

    - SAXS, WAXS, GISAXS;

    - 色散荧光光谱。



4、技术参数:MYTHEN2 X混合像素光子计数X射线探测器

MYTHEN2 X

1K

1D

微带数量

1280

640

传感器厚度   [μm]

320,450,1000

微带宽度   [μm]

50

微带长度   [mm]

8 and 4 (320   μm   only)

有效面积(宽*高)[mm2]

64 x 8

32 x 8 , 32   x 4

动态范围   [bit]

24

能量范围   [KeV]

4-40*

读出时间   [μs]

89

帧频  [Hz]

1000

点扩散函数   [strip]

1

能量分辨率2r m s[ev]

687+5

冷却方式

风冷

模块尺寸(WHD[mm3]

70 x 62 x 22

38 x 62 x 22

模块重量   [g]

180

100

DCS4尺寸(WHD[mm3]

110 x 30 x   160

DCS4重量 [g]

400

        *低于4KeV的X-ray能量仅适用于320μm x 4mm的传感器。

         注:所有规格如有变更,不做另行通知。
